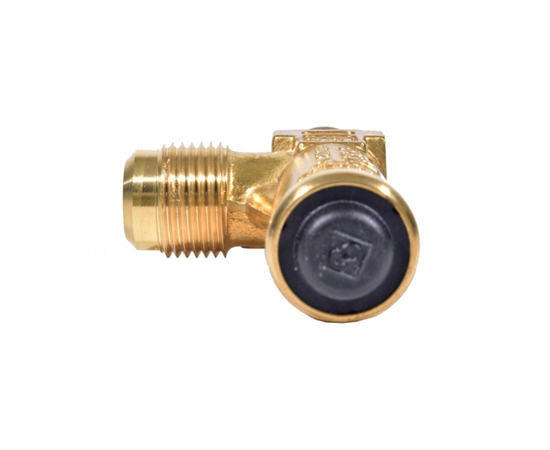

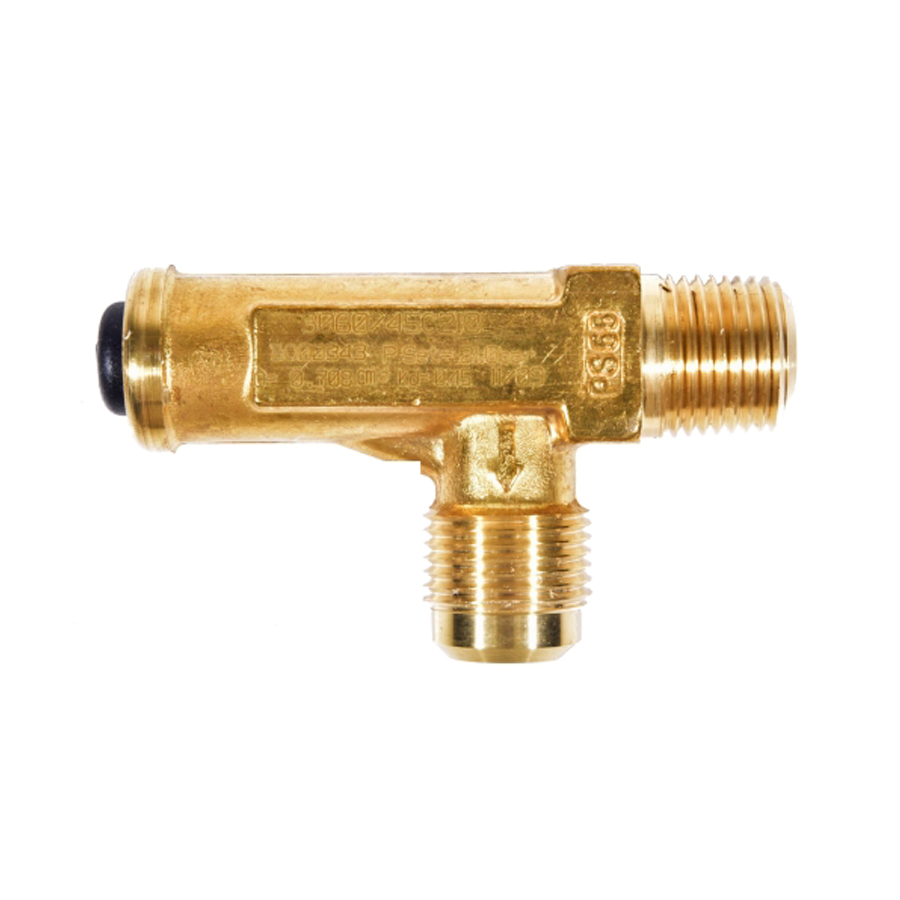

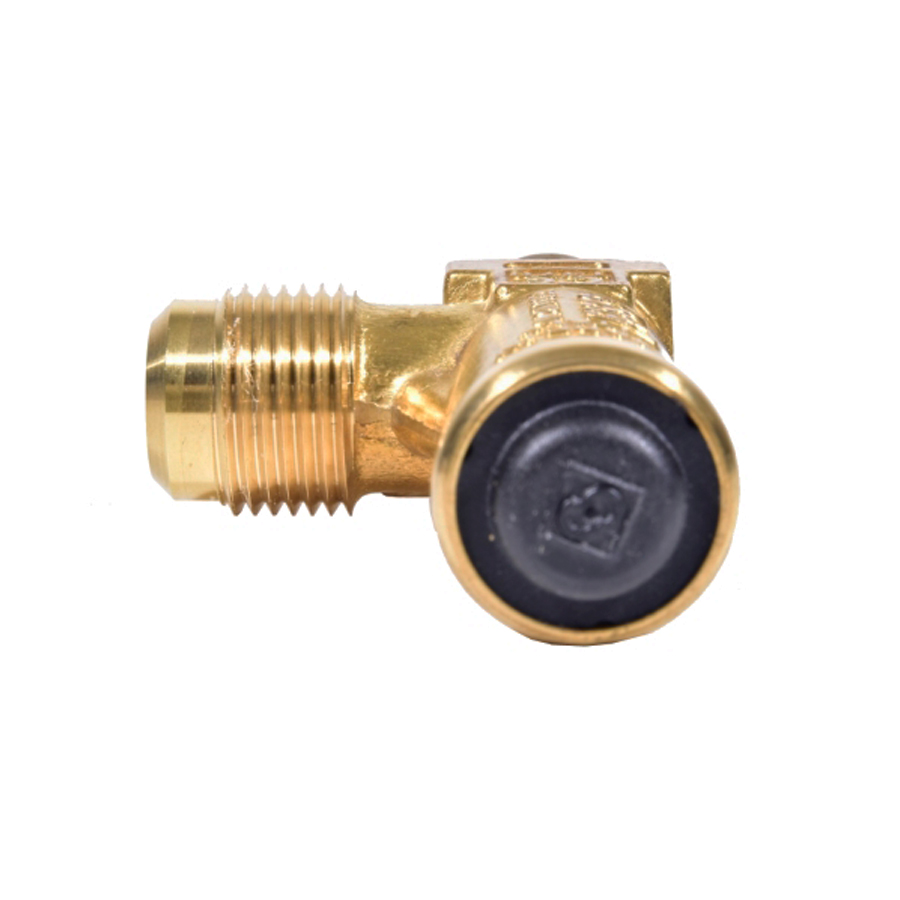

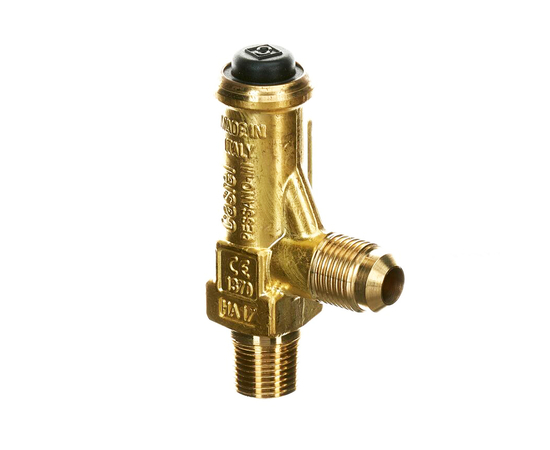

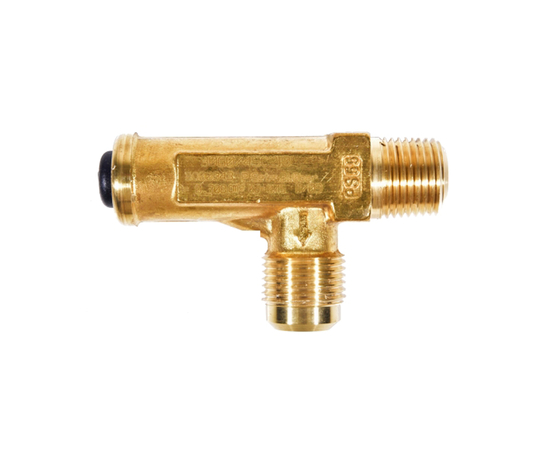

Предохранительный клапан на фреон типа 3060/45 является устройством, предназначенным для защиты оборудования, работающего под давлением, на случай вероятного превышения допустимых пределов давления.
Это клапан прямой нагрузки, его открытие производится за счет давления среды на седло клапана, в случае если давление превышает противодействующую силу пружины, удерживающую седло.
Седло снабжено прокладкой из политетрафторэтилена, которая обеспечивает необходимое уплотнение.
Пружина противодействует давлению среды и гарантирует закрытие клапана после сброса давления.
Основные характеристики
- Материал корпуса клапана: латунь EN 12164—CW614N, пружины — пружинная сталь: DIN 17223-1;
- Давление срабатывания: 45 бар;
- Входной патрубок: 1/2″ NPT наружная резьба;
- Выходной патрубок: 5/8″ SAE наружная резьба;
- Диаметр условного прохода: 9,5 мм;
- Площадь проходного сечения: 70,9 мм²;
- Коэффициент сброса: 0,45;
- Рабочий диапазон температур: -50…+150 ºС.
Особенности:
- Система настройки клапана защищена глухой пломбированной крышкой
- Размеры (длина×ширина×высота) и вес: 89 х 25 х 53 мм, 240 г
