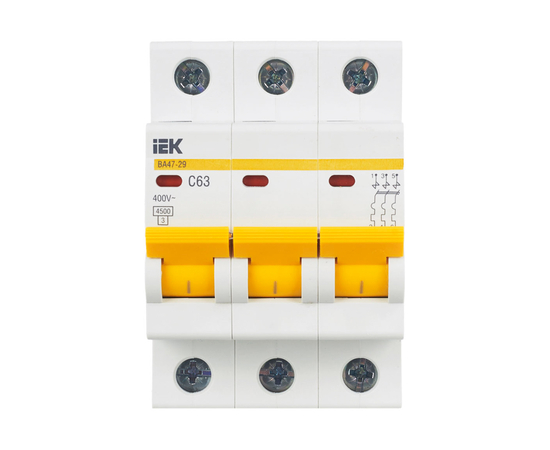

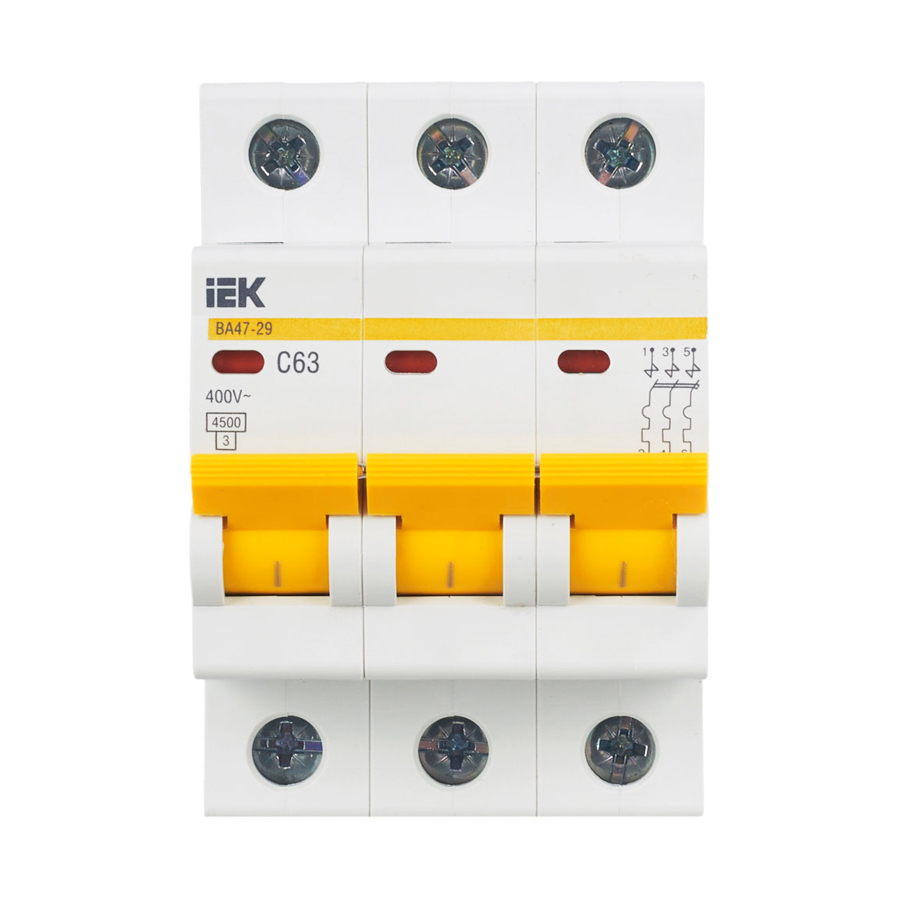

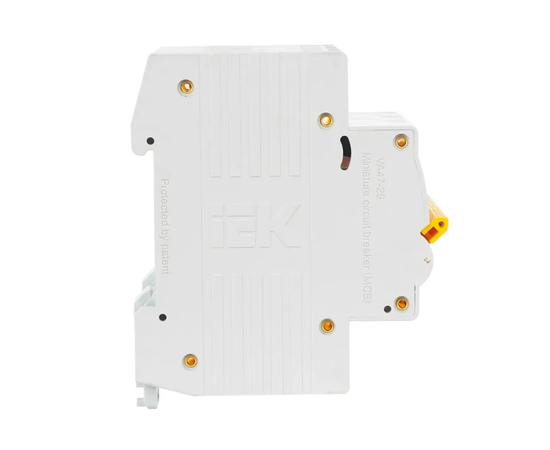

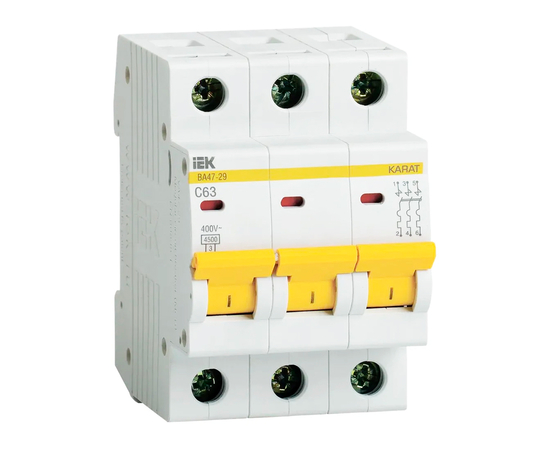

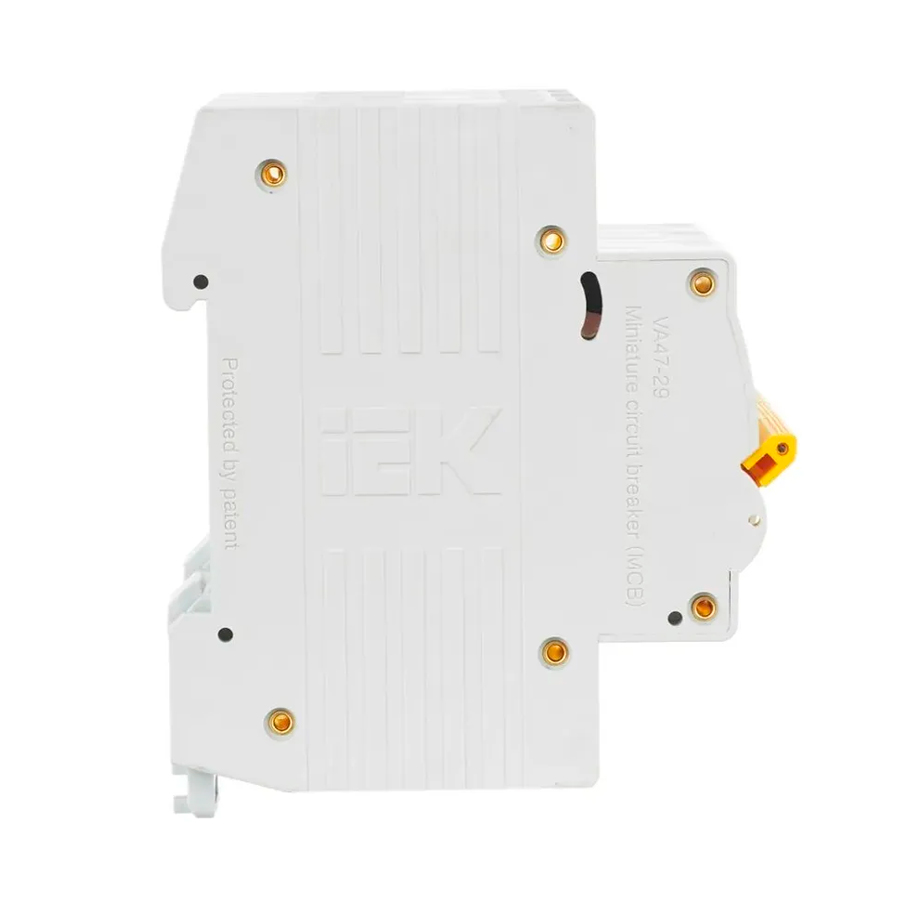

Автоматический выключатель ИЭК (ВА47-29) 3/63А

Автоматический выключатель ИЭК (ВА47-29) 3/63 А — трёхполюсный модульный автоматический выключатель для защиты распределительных и групповых цепей от перегрузки и короткого замыкания. Тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на резкий аварийный ток. Характеристика C применяется в смешанных цепях с освещением, розетками и оборудованием с умеренными пусковыми токами.

Характеристики:

• Серия: IEK KARAT ВА47-29
• Артикул производителя: MVA20-3-063-C
• Число полюсов: 3
• Номинальный ток: 63 А
• Характеристика срабатывания: C
• Номинальное рабочее напряжение: 400 В
• Номинальная частота: 50 Гц
• Номинальная отключающая способность: 4,5 кА
• Степень защиты: IP20
• Монтажная глубина: 73,6 мм
• Тип подключения: винтовые зажимы
• Крепление: DIN-рейка

Ключевые преимущества:

• Расширение схемы: устройства РН47, РММ47 и КСВ/КС47 присоединяются безвинтовым способом
• Дугогашение: система по патенту RU 139886 повышает устойчивость к токам короткого замыкания
• Двойное подключение: клемма допускает одновременное присоединение шины и гибкого проводника
• Прочность корпуса: две заклёпки и монолитная лицевая панель усиливают зону присоединения

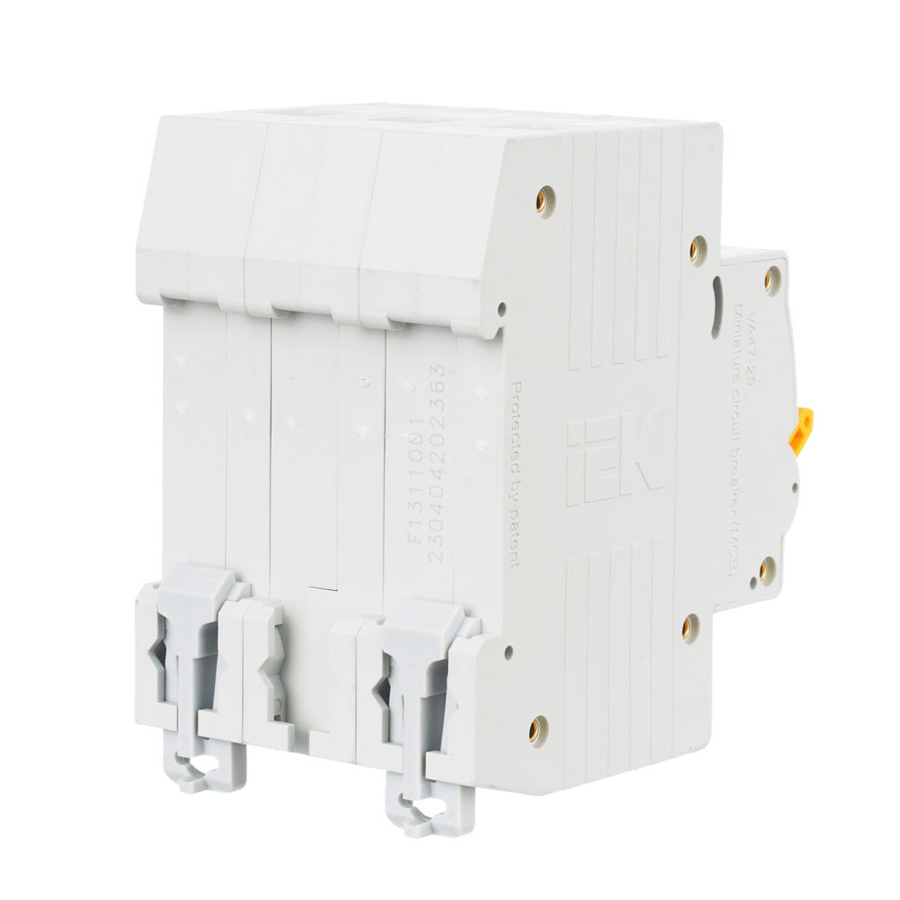

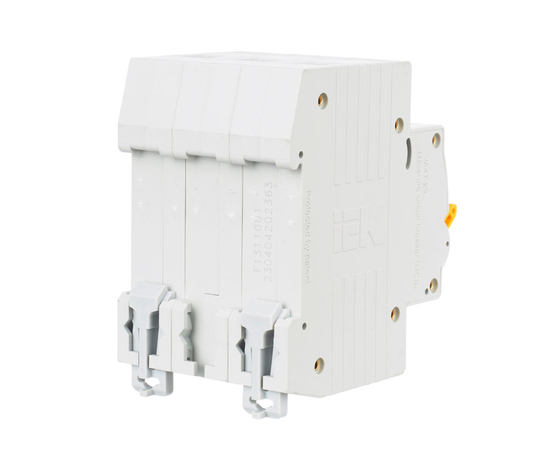

• Быстрый монтаж: защёлка с двумя положениями упрощает установку и снятие
• Индикация: окно показывает положение контактов

Применение и особенности:

• Применение: вводно-распределительные устройства, распределительные и групповые цепи жилых и общественных зданий
• Подбор: номинал аппарата, сечение кабеля и ожидаемый ток короткого замыкания определять расчётом
• Монтаж: устанавливать в распределительном щите на DIN-рейку; подбор сечения проводников и затяжку клемм выполнять по проекту и паспорту
• Безопасность: монтаж и обслуживание выполнять при снятом напряжении квалифицированным специалистом; после установки проверить работу цепи и защитных аппаратов
